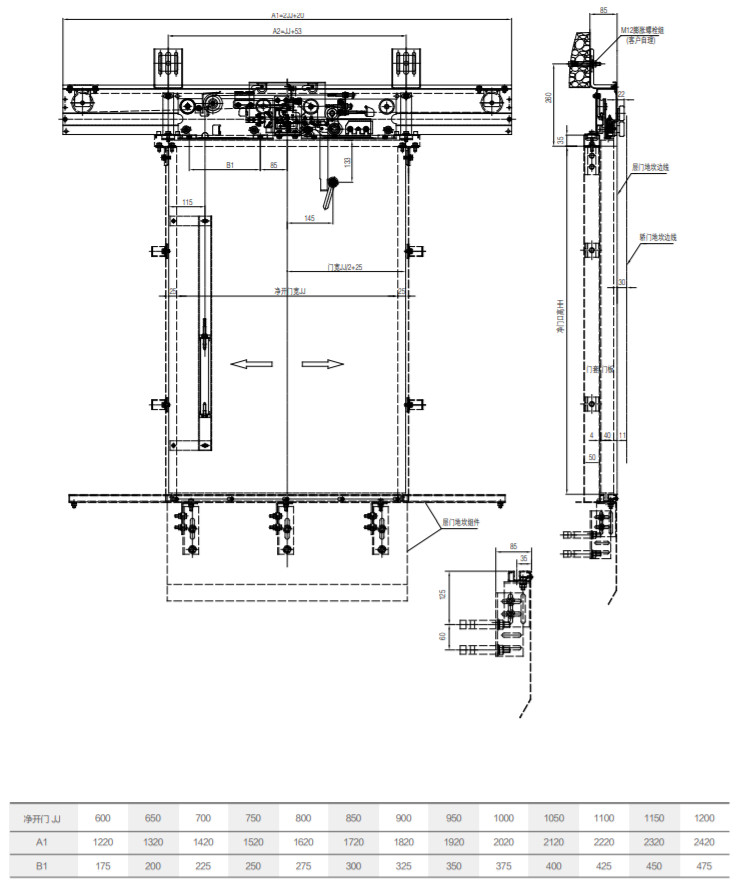

2-Leafs Center Opening Landing Door Device THY-LD-B
1. Ang paraan ng pag-unlock ay upang i-unlock ang panel ng pinto at ipasa ang 45Kg pendulum impact test.
2. Ang pinto ay pinipilit na isara sa pamamagitan ng isang mabigat na martilyo, at ang mabigat na martilyo at ang gabay na tubo ay inilalagay sa panloob na bahagi ng landing door.
3. Ang lock ng pinto ay nakapasa sa pagsubok ng National Elevator Inspection Center at nakakuha ng CE at CU-TR na sertipikasyon.
4. Naaangkop na boltahe ng lock ng pinto: ≤ AC230V, ≤ DC110V.

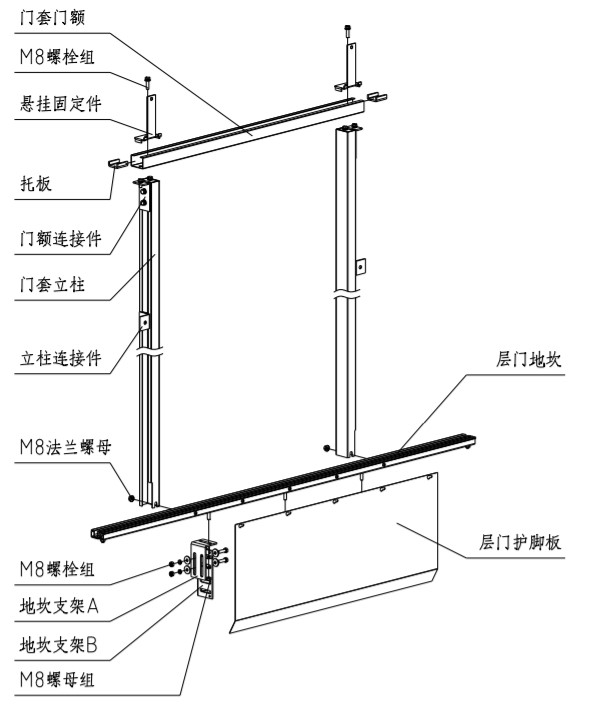

1. Pag-install ng sill at takip ng pinto
1.1. Tukuyin ang posisyon ng pagpasok at paglabas ng sill ayon sa laki ng hoistway; ayusin ang gitna ng sill upang maging kapareho ng gitna ng pasukan at labasan, at markahan ang gitna ng sill; ayusin ang antas ng sill na mas mababa sa 1/1000; Ibabaw upang maiwasan ang pagpasok ng tubig sa hoistway.
1.2. Ipunin ang haligi ng takip ng pinto at ang pintuan ng takip ng pinto na may mga piraso ng pagkonekta, at i-install ang mga nakabitin na bahagi ng pag-aayos; ilagay ang pinto sa pasimano, ayusin ang verticality ng haligi ng takip ng pinto upang mas mababa sa 1/1000; ang gitna ng takip ng pinto ay pare-pareho sa gitna ng pasukan at labasan ng Sill center mark pagsukat; ang laki ng mas mababang noo na eroplano ng takip ng pinto at ang itaas na eroplano ng sill ay ang taas ng netong pinto. Matapos makumpleto ang pagsasaayos, i-lock ang M8 flange nut. Pagkatapos ayusin ang laki, ayusin ang konektor ng haligi sa dingding.
1.3. Ayusin ang landing door toe guard sa sill.

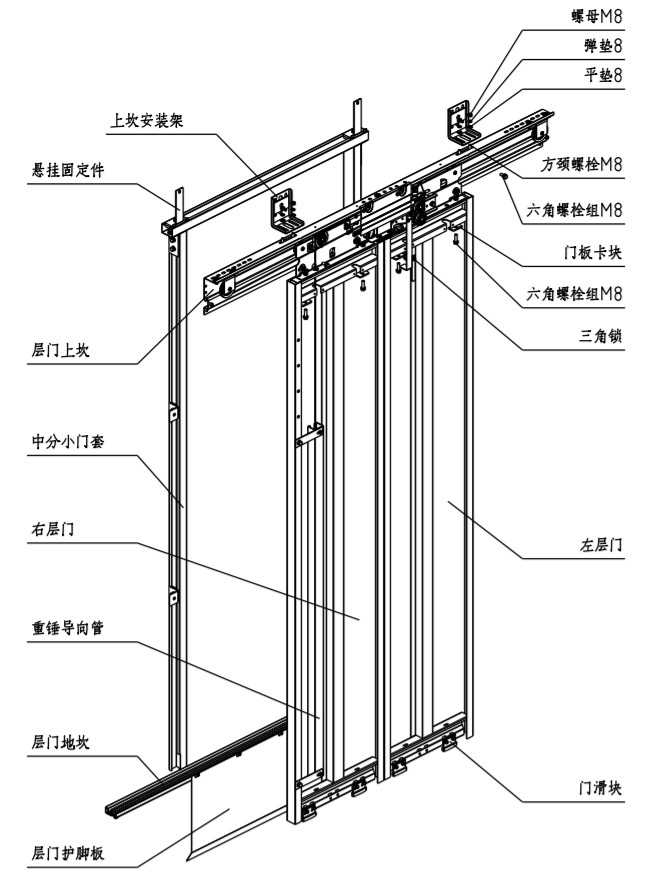

2. Pag-install ng landing door device

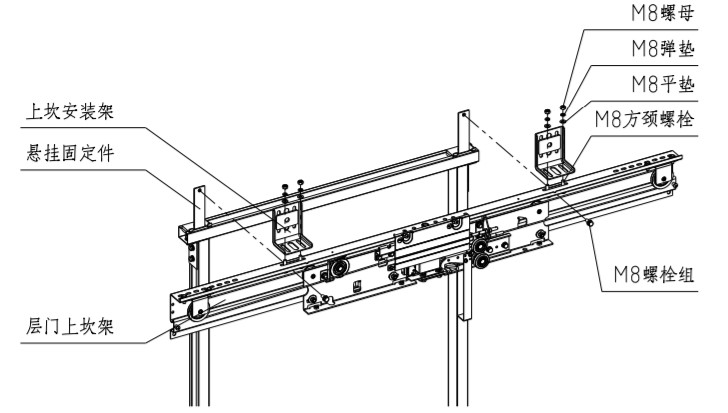

2.1. I-align ang upper sill frame ng landing door sa barb sa ibabang dulo ng suspension fixing part, at i-lock ang upper sill frame at ang suspension fixing na bahagi ng landing door sa pamamagitan ng M8*20 bolt group.
2.2. Ayusin ang upper sill mounting frame sa hoistway wall gamit ang expansion bolts o through-wall bolts. Ang itaas na sill mounting frame at ang landing door upper sill ay konektado sa pamamagitan ng M8 square neck bolts.
2.3. Ayusin ang itaas na sill ng landing door sa kaliwa at kanan upang gawing pare-pareho ang gitna ng pinto at ang gitna ng pasukan at labasan.
2.4. Ayusin ang verticality ng sahig ng landing door device. I-adjust ang verticality ng floor ng landing door device sa ±0.5mm sa pamamagitan ng paglalagay ng patayong linya o pagkuha ng sill ng pinto ng kotse bilang reference.
2.5 Matapos suriin ang mga pangunahing parameter ng pag-install ng sill frame sa mga sumusunod na pintuan sa sahig, higpitan ang lahat ng mga bolts ng pag-install:

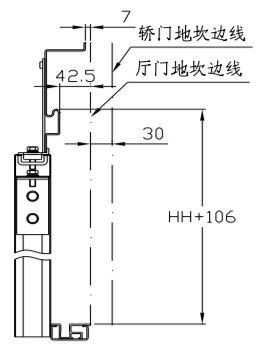

Taas ng upper sill frame ng landing door: ang distansya sa pagitan ng top surface ng upper sill frame guide rail ng landing door at ang sill ng landing door ay HH+106mm;
Ang gitna ng upper sill frame ng landing door: ang deviation sa pagitan ng center ng upper sill frame ng landing door at ang gitna ng entrance at exit ay ±1mm;
Ang distansya sa pagitan ng itaas na sill guide rail ng landing door at ang sill ng pinto ng kotse: ang distansya sa pagitan ng upper sill guide rail ng landing door at ang sill ng landing door ay 42.5mm, at ang distansya mula sa sill ng pinto ng kotse ay 72.5mm.
Taas ng upper sill frame ng landing door: ang distansya sa pagitan ng top surface ng upper sill frame guide rail ng landing door at ang sill ng landing door ay HH+106mm;
Ang gitna ng upper sill frame ng landing door: ang deviation sa pagitan ng center ng upper sill frame ng landing door at ang gitna ng entrance at exit ay ±1mm;
Ang distansya sa pagitan ng itaas na sill guide rail ng landing door at ang sill ng pinto ng kotse: ang distansya sa pagitan ng upper sill guide rail ng landing door at ang sill ng landing door ay 42.5mm, at ang distansya mula sa sill ng pinto ng kotse ay 72.5mm.
