Infra Red Elevator Door Detector THY-LC-917
| Pangalan ng Produkto | Liwanag na kurtina ng elevator |
| Bukas na daan | Bukas ang gilid o bukas ang gitna |

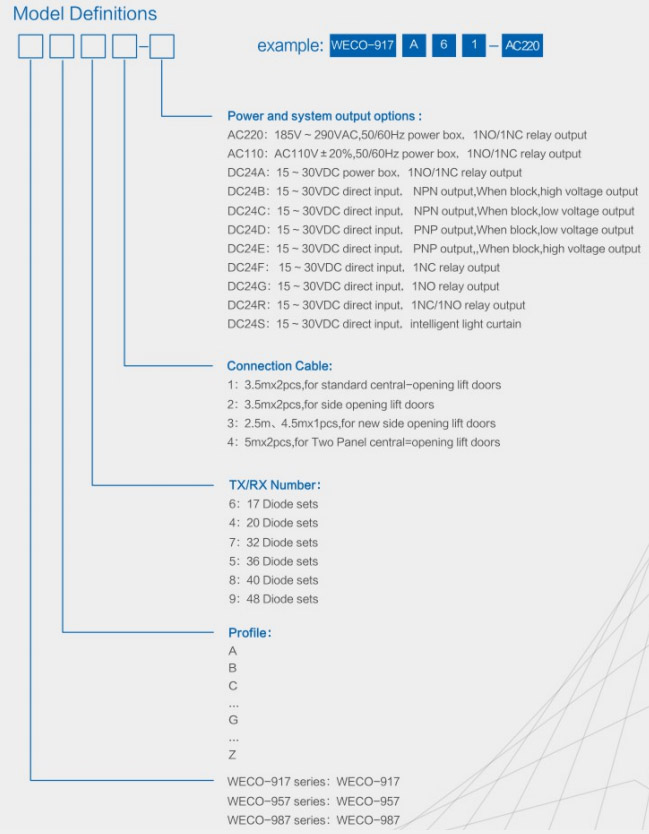

| Boltahe | AC220V, AC110V, DC24V |
| Bilang ng Diodes | 17, 32 |
| Bilang ng mga Beam | 94-33Beam,154-94Beam |
1. Gamit ang self-checking function, Power box conventional output at self-checking output
2. Nakapasa sa Germany TUV tests, at sumunod sa mga kaugnay na internasyonal na pamantayan
3. Dormancy function, pahabain ang buhay ng paggawa ng produkto
4. Mag-ampon ng bagong teknolohiya, PCB na may malakas na kakayahan ng corrosion resistance, at malakas na kakayahan ng field adaption, matatag at maaasahan
5. Magandang disenyo ng hitsura, madaling pag-install, angkop para sa karamihan ng mga elevator ng tatak
6. Mga advanced na teknolohiya at kagamitan, maaasahang SMT surface padding techniques
7. Opsyonal para sa mga user na pumili ng NPN/PNP output( Transistor output) nang walang power supply box
Ang elevator light curtain ay isang elevator door safety protection device na ginawa gamit ang prinsipyo ng photoelectric induction. Ito ay angkop para sa lahat ng elevator at pinoprotektahan ang kaligtasan ng mga pasaherong pumapasok at lumalabas sa elevator. Ang elevator light curtain ay binubuo ng tatlong bahagi: infrared transmitters at receiver na naka-install sa magkabilang gilid ng elevator car door, at mga espesyal na flexible cable. Para sa mga pangangailangan ng proteksyon sa kapaligiran at pagtitipid ng enerhiya, parami nang parami ang mga elevator na nag-alis ng power box. Ang ilang mga tatak ng mga light curtain ay kailangang gumamit ng mga power box dahil sa kanilang mahinang kaligtasan sa electromagnetic interference. Gayunpaman, sa pagpapasikat ng konsepto ng berdeng elevator, ang mga light curtain na walang power supply box ay isang trend. Dahil ang proseso ng pag-convert ng 220V sa 24V ay tiyak na mawawalan ng maraming enerhiya.
Ang THY-LC-917 light curtain ay nilagyan ng CPU-controlled dynamic scanning LED light-emitting tube sa conventional light curtain. Ang hugis-band na dalawang-kulay na LED ay nagpapakita ng estado ng light curtain protection area, upang ang light curtain ay may mas visual effect sa normal na proteksyon function. Mas makatao.

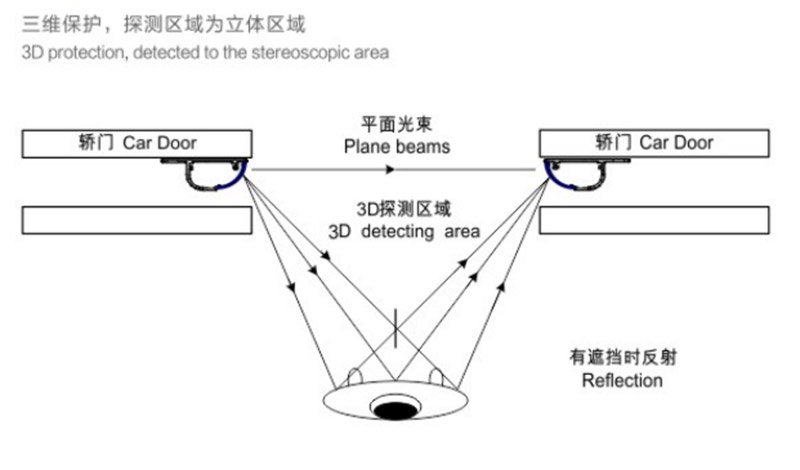

Mayroong ilang mga infrared emitting tubes sa naglalabas na dulo ng light curtain. Sa ilalim ng kontrol ng MCU, ang mga nagpapalabas at natatanggap na mga tubo ay naka-on sa pagkakasunud-sunod, at ang liwanag na ibinubuga ng isang naglalabas na ulo ay natatanggap ng maraming receiving head upang bumuo ng isang multi-channel na pag-scan. Sa pamamagitan ng tuluy-tuloy na pag-scan na ito ng lugar ng pinto ng kotse mula sa itaas hanggang sa ibaba, nabuo ang isang siksik na infrared protection light curtain. Kapag na-block ang alinman sa mga sinag, dahil hindi maisasakatuparan ang photoelectric conversion, hinuhusgahan ng light curtain na may sagabal, at samakatuwid ay naglalabas ng interrupt signal. Ang interrupt na signal na ito ay maaaring isang switch signal o isang mataas at mababang antas ng signal. Matapos matanggap ng control system ang signal mula sa light curtain, agad itong naglalabas ng signal ng pagbubukas ng pinto, at huminto ang pagsara ng pinto ng kotse at bumukas nang pabaliktad. Maaaring sarado nang normal ang pinto ng elevator pagkatapos umalis ang mga pasahero o mga sagabal sa lugar ng babala, upang makamit ang layunin ng proteksyon sa kaligtasan. Iwasan ang mga aksidente ng mga taong nahuli sa mga elevator.
1. Mobile na pag-install ng transmitter at receiver
Ang mobile installation ng light curtain ay tumutukoy sa pag-install at paggamit ng light curtain's transmitter, receiver, o ang isa ay naka-fix sa pinto ng kotse at gumagalaw kasama ng pinto ng kotse. Sa ilalim ng normal na mga pangyayari, ang transmitter at receiver ay naayos sa natitiklop na gilid ng pinto ng kotse.
Ang paraan ng pag-install sa gilid ng pinto ay upang ayusin ang ilaw na kurtina sa elevator na kotse at ang natitiklop na gilid ng pinto ng kotse na may mga turnilyo.
Ang paraan ng pag-install ng center split door ay upang ayusin ang light curtain sa natitiklop na gilid ng elevator car door na may mga turnilyo.

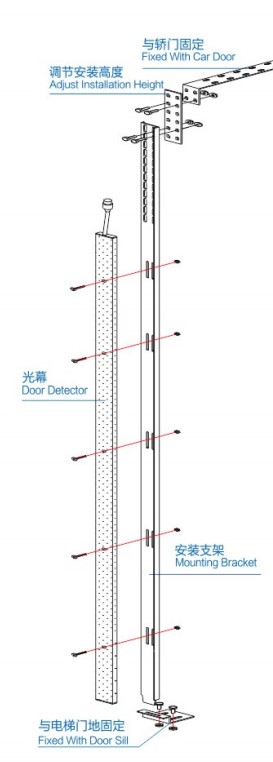

2. Nakapirming pag-install ng transmitter at receiver
Ang nakapirming pag-install ng light curtain ay tumutukoy sa pag-install at paggamit ng transmitter at receiver ng light curtain na naayos sa dulo ng sill ng pinto ng kotse sa pamamagitan ng isang nakapirming bracket. Ang transmitter at receiver ay hindi makagalaw sa pintuan ng kotse.
