Lifting Guide Rail Para sa Elevator
| Modelo | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |

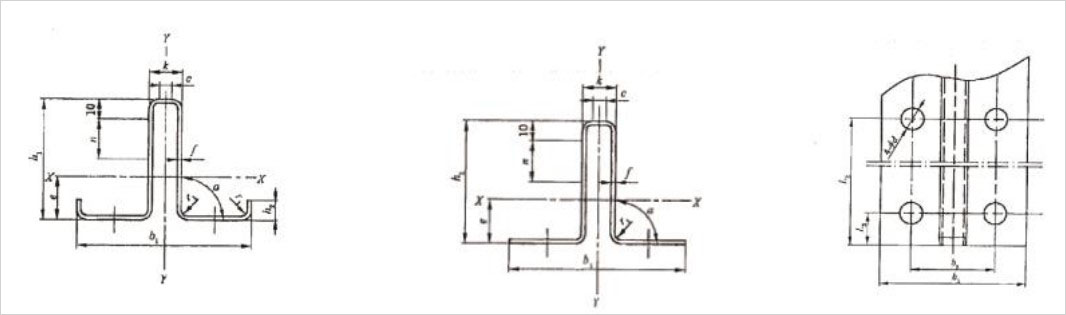

| Modelo | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Makinang Elevator Guide Rail
2. Cold Drawn Elevator Guide Rail
3.Customized Elevator Guide Rail
4. Hollow Elevator Guide Rail
5. Malamig na iginuhit na elevator guide rail fishplate, machined elevator guide rail fishplate, espesyal na kapal ng fishplate, T section fishplate, forged clip, sliding clamp, sliding clip, T-clips.
6. Pamantayan: ISO 7465.
7.Modelo: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8.Packing: Ang aming guide rail ay naka-pack na mga bundle, na may mga protective cover sa magkabilang dulo, at bawat bundle ay puno ng plastic sheeting. Maaari din kaming mag-pack ayon sa iyong mga kinakailangan.
9.Maaari kaming magbigay ng mga riles ng gabay ng tatak tulad ng MARAZZI, atbp.
Ang elevator guide rail ay isang ligtas na track para sa elevator upang maglakbay pataas at pababa sa hoistway, na tinitiyak na ang kotse at ang counterweight ay gumagalaw pataas at pababa sa kahabaan nito. Ikinokonekta ng guide rail ang plate at ang guide rail bracket sa hoistway wall upang magbigay ng gabay para sa elevator car at counterweight. Ang sumusuportang function ng safety caliper kapag ang pagpepreno ay isang mahalagang bahagi ng elevator system. Ang guide rail na karaniwang ginagamit sa mga elevator ay isang hugis "T" na guide rail. Mga tampok tulad ng malakas na tigas, mataas na pagiging maaasahan, kaligtasan at mababang gastos. Ang guide rail plane ay dapat na makinis, walang halatang hindi pantay na ibabaw. Dahil ang guide rail ay ang shuttle rail ng guide shoe at safety gear sa elevator car, dapat tiyakin ang clearance sa panahon ng pag-install. Kasabay nito, kailangang pasanin ng guide rail ang responsibilidad na ihinto ang elevator kapag nagkaroon ng overspeed na aksidente ang elevator, kaya hindi maaaring balewalain ang higpit nito.
Ang mga riles ng gabay ng elevator ay nahahati sa: solidong mga riles ng gabay at mga riles ng panimbang na guwang na gabay.
Ang solidong guide rail ay isang machined guide rail, na nabuo sa pamamagitan ng pagmachining sa ibabaw ng gabay at pagkonekta ng mga bahagi ng profile ng guide rail. Ang layunin nito ay magbigay ng gabay para sa pagpapatakbo ng elevator car sa panahon ng pagpapatakbo ng elevator. Ang maliit na solidong guide rail ay ginagamit din para sa counterweight na gabay. Mayroong maraming solidong guide rail specifications ayon sa lapad ng guide rail floor, na maaaring nahahati sa T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, atbp.

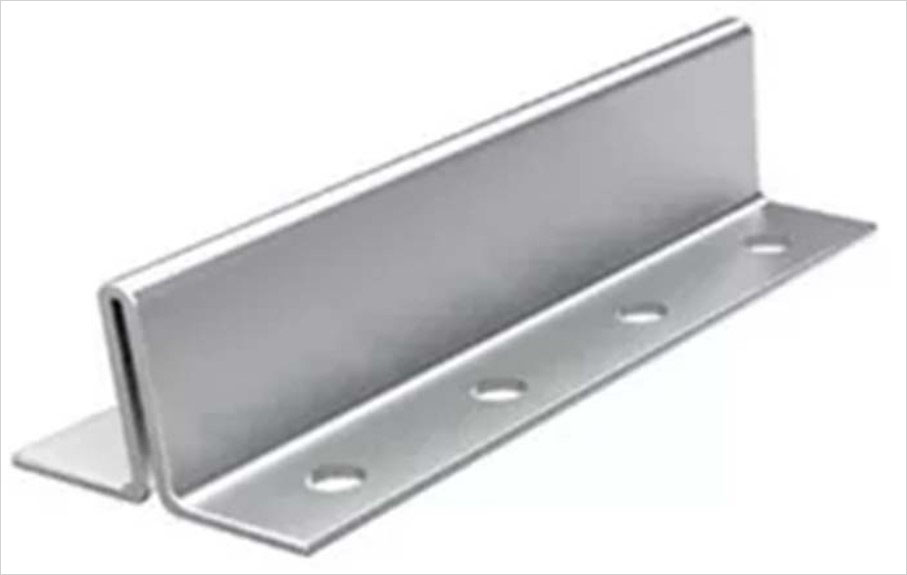

Ang counterweight hollow guide rails ay cold-formed rolling guide rails na may kapal na 2.75mm at 3.0mm. Ang mga ito ay malamig na nabuo mula sa nakapulupot na mga plato sa pamamagitan ng multi-pass molds. Pangunahing ginagamit ang mga ito upang magbigay ng gabay para sa panimbang sa panahon ng pagpapatakbo ng elevator. Ang mga guwang na riles ng gabay ay maaaring nahahati sa mga tuwid na gilid at mga flanged na gilid ayon sa hugis ng ibabaw ng dulo ng guide rail, katulad ng TK5 at TK5A.
