Sliding Guide Shoe Para sa Sari-saring Elevator THY-GS-L10

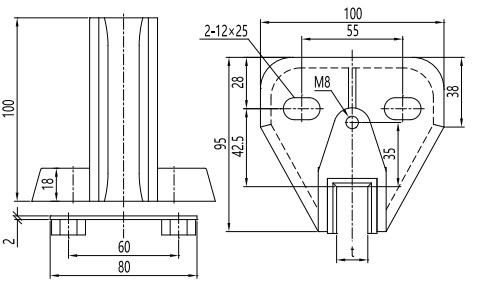

Ang THY-GS-L10 guide shoe ay isang elevator counterweight guide shoe, na maaari ding gamitin bilang sari-saring elevator. Mayroong 4 na counterweight guide shoes, dalawang upper at lower guide shoes, na nakadikit sa track at gumaganap ng papel sa pag-aayos ng counterweight frame. May lining ng sapatos (polyurethane nylon material) sa loob ng sapatos na nakakadikit sa tatlong gilid ng guide rail, at mayroong oil box para mag-lubricate sa guide rail. Ang guide shoe ay para gabayan ang elevator upang lumipat nang patayo. Ang guide shoe ay binubuo ng isang upuan ng sapatos at isang lining ng sapatos. Ang haba ng lining ng sapatos ay 100mm. Ito ay gawa sa polyurethane at may iba't ibang kulay. Katugmang guide rail width 5mm, 10mm at 16mm.

Hindi alintana kung ang lining ng sapatos ng rigid sliding guide shoe at ang elastic sliding guide shoe ay gawa sa bakal o nylon bushing, napakalaki pa rin ng friction sa pagitan ng shoe lining at ng guide rail sa panahon ng operasyon ng elevator. Ang friction na ito ay magpapataas din ng load sa traction machine.

Mga Tampok: Dahil ang ulo ng sapatos na gabay ay naayos, ang istraktura ay simple, at walang mekanismo ng pagsasaayos. Habang tumataas ang oras ng pagtakbo ng elevator, ang magkatugmang agwat sa pagitan ng guide shoe at guide rail ay magiging mas malaki at mas malaki, at ang kotse ay manginig habang tumatakbo, o kahit na lilitaw na Epekto. Ang pagpapadulas ay dapat gawin nang maayos.
