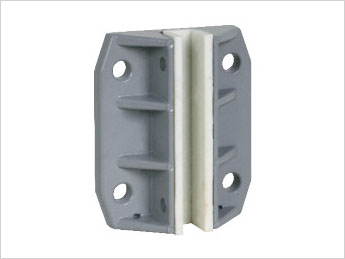

Mga Sliding Guide Shoes Para sa Mga Pampasaherong Elevator THY-GS-310G

Maikling Paglalarawan:

Magpadala ng email sa amin

Detalye ng Produkto

Mga Tag ng Produkto

Mga Parameter ng Produkto

Na-rate na Bilis:≤1.75m/s

Itugma Ang Gabay na Riles:10,16.4

Impormasyon ng Produkto

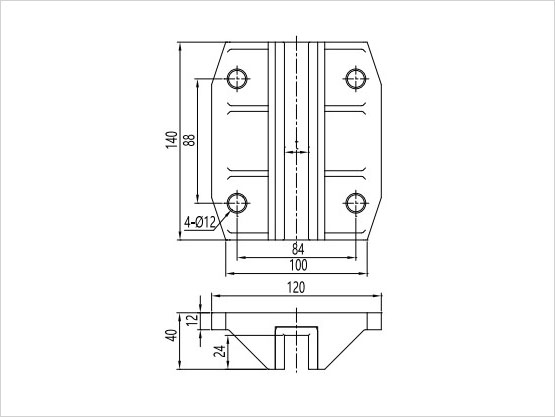

Ang THY-GS-310G guide shoe ay isang guide device na maaaring direktang dumulas sa pagitan ng elevator guide rail at ng kotse o counterweight. Maaari nitong patatagin ang kotse o counterweight sa guide rail upang ito ay maka-slide pataas at pababa upang maiwasan ang kotse o counterweight na maging Skew o swing habang tumatakbo. Maaaring maglagay ng oil cup sa itaas na bahagi ng guide shoe para mabawasan ang friction sa pagitan ng shoe lining at ng guide rail. Kapag ginamit ang guide shoes, ang isang elevator ay nilagyan ng 8 piraso, at ang counterweight ng kotse ay 4 na piraso bawat isa, at naka-install ang mga ito sa itaas at ibaba ng kotse o ang counterweight. Ang gabay na sapatos ay binubuo ng isang lining ng sapatos, isang base, at isang katawan ng sapatos. Ang upuan ng sapatos ay nilagyan ng mga tadyang na nagpapatibay sa ibaba upang matiyak ang lakas ng paggamit. Karaniwang naaangkop sa mga elevator na may bilis ng elevator ≤ 1.75m/s. Katugmang rail width 10mm at 16mm. Ang fixed sliding guide shoe sa pangkalahatan ay kailangang gamitin kasama ng oil cup at inilapat sa counterweight frame.

Ang pag-install ng gabay na sapatos ay dapat matugunan ang mga sumusunod na kinakailangan:

1. Matapos mailagay sa lugar ang upper at lower guide shoes, dapat ay nasa parehong patayong linya ang mga ito nang walang skewing o twisting. Siguraduhin na ang upper at lower guide shoes ay nasa isang linya sa gitna ng safety jaw.

2. Matapos mai-install ang guide shoe, ang kaliwa at kanang puwang sa pagitan ng guide rail at lining ng sapatos ay dapat na katumbas ng 0.5~2mm, at ang agwat sa pagitan ng shoe lining at ang tuktok na ibabaw ng guide rail ay dapat na 0.5~2mm.
